Rectificador de protección catódica es un término clave para cualquier profesional que trabaje con infraestructuras metálicas expuestas a entornos corrosivos. Este tipo de dispositivo forma parte esencial de los sistemas de protección catódica con corriente impresa, cuyo objetivo es evitar el deterioro progresivo de materiales metálicos enterrados o sumergidos, como tuberías, estructuras portuarias, tanques o pilotes.
Estos equipos controlan y transforman la energía eléctrica necesaria para mantener la integridad de las superficies metálicas expuestas, prolongando la vida útil de las instalaciones y reduciendo costes por mantenimiento correctivo. Desde Bericht, como fabricantes expertos en soluciones metálicas para entornos industriales complejos, te explicamos todos los aspectos fundamentales del funcionamiento y aplicación de estos aparatos.
Definición y propósito de la protección catódica
La protección catódica es una técnica electroquímica destinada a prevenir la corrosión de estructuras metálicas mediante la aplicación de una corriente continua. El proceso actúa sobre el potencial eléctrico del metal, llevándolo a un nivel en el que la oxidación no puede producirse, lo que evita su deterioro estructural.
Este sistema convierte la estructura metálica en el cátodo de una celda galvánica. Para conseguirlo, se utiliza una fuente de corriente continua (normalmente un rectificador) que suministra energía a través de un ánodo. Al fluir la corriente del ánodo al metal, se impide la pérdida de electrones y, por tanto, se bloquea el proceso de corrosión. Es una solución especialmente efectiva en ductos enterrados, plataformas marinas y elementos sumergidos.
Componentes esenciales de un sistema de protección catódica
Los sistemas que incorporan un rectificador de protección catódica están compuestos por distintos elementos que trabajan en conjunto para asegurar un control fiable y constante del proceso anticorrosivo.
En Bericht, seleccionamos cuidadosamente los materiales para entornos industriales exigentes. Si quieres conocer las diferencias entre soluciones resistentes a la corrosión, te invitamos a leer nuestro artículo sobre acero inoxidable o acero con recubrimiento anticorrosión, ideal para sistemas sometidos a humedad constante o agentes agresivos.
Ánodos: Tipos y funciones
En un sistema con rectificador de protección catódica, los ánodos actúan como punto de partida del flujo de corriente. Pueden ser de sacrificio o de corriente impresa. Los primeros, como los de magnesio o zinc, se consumen con el tiempo. Los segundos, fabricados con materiales duraderos como titanio o grafito, permanecen estables y dependen del suministro eléctrico.
Tipos más comunes:
- Magnesio: alta eficiencia en suelos de baja conductividad.
- Zinc: muy utilizados en aplicaciones marítimas.
- Titanio con recubrimiento MMO: larga vida útil en sistemas de corriente impresa.
- Grafito o silicio fundido: económicos, se usan en grandes instalaciones.
Cada tipo cumple una función específica en función del entorno, vida útil necesaria y coste de operación. La elección adecuada del ánodo es clave para la eficacia general del sistema.
Electrodo de referencia: Importancia en la medición del potencial
En un sistema con rectificador de protección catódica, el electrodo de referencia se utiliza para medir el potencial eléctrico de la estructura protegida. Esta medición es fundamental para ajustar la intensidad de la corriente suministrada, evitando tanto la sobreprotección como la insuficiencia.
El electrodo se sitúa estratégicamente cerca de la estructura y puede ser de cobre/sulfato de cobre, plata/cloruro de plata u otros materiales estables. Aporta datos fiables y repetibles, esenciales para el control automatizado del sistema.
Rectificador de protección catódica: Definición y propósito
El rectificador de protección catódica es el dispositivo que convierte corriente alterna (AC) en corriente continua (DC) y regula la salida para mantener estable el sistema. Se considera el núcleo del sistema de corriente impresa y su correcto funcionamiento garantiza que la estructura metálica reciba la protección adecuada frente a la corrosión.
Además de convertir la energía, estos equipos permiten controlar parámetros críticos como la tensión, la intensidad de corriente y la estabilidad del suministro en tiempo real.
Funcionamiento del rectificador en la protección catódica
El funcionamiento de un rectificador de protección catódica combina conversión energética y control electroquímico. A través de una serie de transformadores y sistemas electrónicos, el dispositivo permite proteger de forma continua infraestructuras metálicas expuestas.
Conversión de corriente alterna a corriente continua
El rectificador de protección catódica transforma la corriente alterna proveniente de la red eléctrica en corriente continua. Esta corriente es necesaria para polarizar la estructura protegida, llevando su potencial a niveles seguros.
El proceso de conversión se realiza mediante puentes de diodos o tecnologías de conmutación, que permiten obtener una señal continua y estable, adecuada para los requisitos del sistema de protección.
Regulación y control de la corriente de salida
La corriente continua generada por un rectificador de protección catódica debe ser regulada cuidadosamente. Este control se realiza mediante potenciómetros, transformadores variables o sistemas electrónicos automáticos que ajustan la salida según las condiciones del entorno y los datos del electrodo de referencia.
Esta regulación asegura que la protección sea constante sin dañar el material ni desperdiciar energía.
H3: Modos de operación: Corriente constante vs. Potencial constante
Un rectificador de protección catódica puede operar bajo dos configuraciones principales:
- Corriente constante: mantiene una intensidad fija, útil en entornos estables.
- Potencial constante: ajusta la corriente para mantener el potencial deseado, ideal cuando las condiciones del medio son cambiantes.
Cada uno tiene aplicaciones concretas y debe seleccionarse según las necesidades de protección y los recursos disponibles.
Tipos de rectificadores utilizados en protección catódica
Existen diferentes tecnologías aplicadas al diseño de un rectificador de protección catódica, cada una adaptada a una necesidad específica de control, precisión o entorno.
Como expertos en soluciones metálicas, en Bericht fabricamos componentes a medida con altos estándares de calidad. Descubre nuestras capacidades de fabricación en estampación en frío de piezas metálicas para sectores que exigen máxima precisión y durabilidad.
Rectificadores manuales
Este tipo de rectificador de protección catódica permite ajustar la corriente y la tensión de forma manual mediante interruptores o mandos. Son simples, robustos y económicos, pero requieren revisiones frecuentes.
Se utilizan en instalaciones pequeñas o donde no se justifica el coste de la automatización.

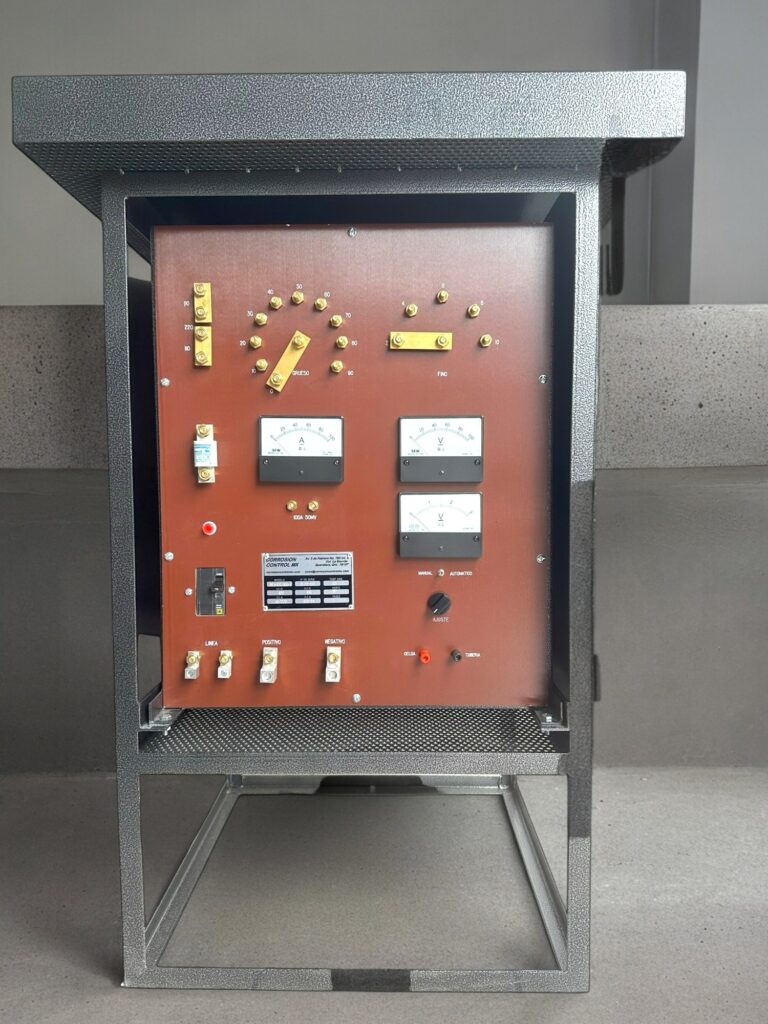

Rectificadores automáticos
Los rectificadores de protección catódica automáticos incorporan controladores electrónicos que ajustan la salida según los datos obtenidos por el electrodo de referencia. Esta opción reduce la intervención humana, mejora la eficiencia energética y permite mantener el sistema operativo en condiciones cambiantes.
Son ideales para aplicaciones críticas o remotas.
Rectificadores con tecnología de conmutación (switching)
Este tipo de rectificador de protección catódica utiliza componentes electrónicos de alta frecuencia para minimizar el tamaño, reducir la generación de calor y optimizar la eficiencia.
Además, permiten integración con sistemas de monitoreo remoto, configuraciones programables y un consumo eléctrico más controlado.
Aplicaciones comunes de los rectificadores de protección catódica
Este tipo de dispositivos se integran habitualmente en sistemas diseñados para preservar infraestructuras metálicas de gran valor, especialmente aquellas expuestas de forma prolongada a ambientes con alto riesgo de corrosión. Su uso se ha convertido en una práctica habitual en múltiples sectores en los que la seguridad, la durabilidad y el mantenimiento preventivo de los activos metálicos son prioritarios.
La versatilidad de estos dispositivos permite adaptarse a diversas configuraciones técnicas, ya sea en instalaciones fijas de gran escala o en proyectos móviles y modulares. Además, su capacidad de regulación precisa y continua los convierte en aliados clave tanto en entornos de alta humedad como en terrenos agresivos con alta conductividad iónica.
Sus usos más comunes incluyen:
- Oleoductos y gasoductos enterrados: protegen las redes de transporte contra la corrosión del subsuelo, minimizando fugas y reduciendo intervenciones.
- Tanques de almacenamiento: evitan la oxidación de depósitos metálicos, tanto subterráneos como superficiales, prolongando su vida útil.
- Infraestructuras marítimas y cascos de embarcaciones: preservan elementos metálicos sometidos a agua salada, como pilotes, plataformas offshore y cascos navales.
- Torres metálicas y estructuras subterráneas: protegen los anclajes de torres y los elementos metálicos en túneles o galerías expuestos a humedad constante.
- Plantas industriales: se aplican en instalaciones químicas, depuradoras y entornos agresivos donde se requiere máxima fiabilidad estructural.
En Bericht, colaboramos con empresas que operan en estos sectores, proporcionando soluciones metálicas fabricadas a medida para sistemas críticos. Por eso, comprendemos la importancia operativa de contar con un rectificador de protección catódica adaptado a cada proyecto.
Si tienes un proyecto técnico y necesitas una solución metálica específica con altos estándares industriales, no dudes en visitar nuestra sección de servicios especializados. Nuestro equipo técnico te asesorará para adaptar el sistema más eficiente a tus necesidades.
Preguntas frecuentes sobre rectificadores de protección catódica
A continuación, resolvemos algunas de las dudas más habituales sobre la instalación, control y ventajas de un sistema con rectificador de protección catódica, tanto en entornos industriales como en infraestructuras de servicios públicos.
¿Qué es un rectificador de protección catódica y cuál es su función principal?
Es el dispositivo que convierte la corriente alterna de la red en corriente continua y la regula para alimentar un sistema de protección catódica, protegiendo metales de la corrosión.
¿Cómo se diferencia un rectificador manual de uno automático en protección catódica?
Un rectificador de protección catódica manual requiere ajustes periódicos por parte del usuario, mientras que uno automático se adapta en tiempo real gracias a sensores y controladores integrados.
¿Por qué es importante el monitoreo remoto en los sistemas de protección catódica?
Porque permite detectar fallos, ajustar parámetros y optimizar el consumo sin necesidad de acceder físicamente al equipo, aumentando la fiabilidad del sistema.
¿Qué factores influyen en la selección del tipo de rectificador para una aplicación específica?
El tamaño de la estructura, el tipo de terreno, la agresividad del ambiente, los requerimientos de control y la disponibilidad de monitoreo influyen en la elección.
¿Cuáles son las principales ventajas de utilizar tecnología de conmutación en rectificadores de protección catódica?
Mayor eficiencia, tamaño reducido, menor calor generado, posibilidad de control remoto y mejor precisión en la regulación de la corriente.
